Ultrazvočni merilniki pretoka in toplote

25.06.2025

Ultrazvočni merilnik pretoka in toplote, podjetja OMEGA AIR, d. o. o., Ljubljana, za namestitev na zunanjost cevi zagotovi hitro in točno merjenje ter beleženje parametrov brez posegov v obstoječe inštalacije.

Slika 1: OMEGA AIR

V središču današnjih industrijskih podjetij je prizadevanje za uspešnost in trajnost postalo strateško nujno. Cilji so jasni:

• Zmanjšanje količine odpadnih surovin in energije,
• Optimalizacija porabe energije,
• Krepitev konkurenčnosti (zmanjšanje izpadov proizvodnje in stroškov vzdrževanja),
• Zagotavljanje okoljske skladnosti.

Natančno merjenje pretoka tekočin in porabe toplote je torej ključno za prepoznavanje priložnosti izboljšav na področju izgub energije.

Z uporabo ultrazvočnih merilcev pretoka industrijski operaterji pridobijo vpogled v svoje energetske tokove v realnem času. Na ta način lahko hitro prilagodijo proizvodne parametre. Brez neposrednega stika s tekočino se odpravijo tveganja onesnaženja in zmanjša ogljični odtis (manj materialov, manj posegov). Njihova visoka natančnost pa omogoča takojšnje odkrivanje odstopanj v porabi, boljšo razporeditev virov in optimizacijo proizvodnje, s čimer se povečata donosnost procesov in okoljska učinkovitost.

Razvoj tehnologije merilnikov pretoka

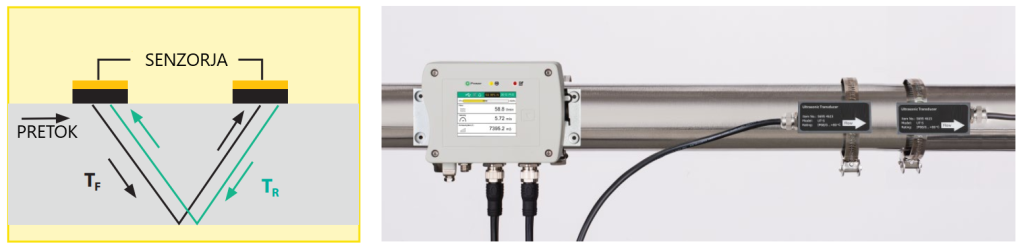

V primerjavi s preteklostjo danes ultrazvočni merilniki pretoka zagotavljajo neprekosljivo raven natančnosti za merjenje pretoka tekočine. Najnovejša tehnologija pošilja ultrazvočne impulze diagonalno med dvema senzorjema, nameščenima na zunanji strani cevi. Časovna razlika, izmerjena med zgornjimi in spodnjimi senzorji, je posledica hitrosti tekočine. Ta pristop omogoča zelo natančne meritve, ne da bi bile omejene na tekočine, ki vsebujejo mehurčke ali delce.

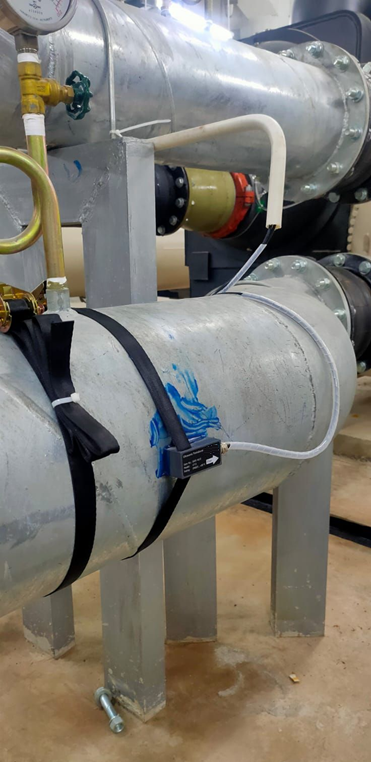

Slika 2: OMEGA AIR

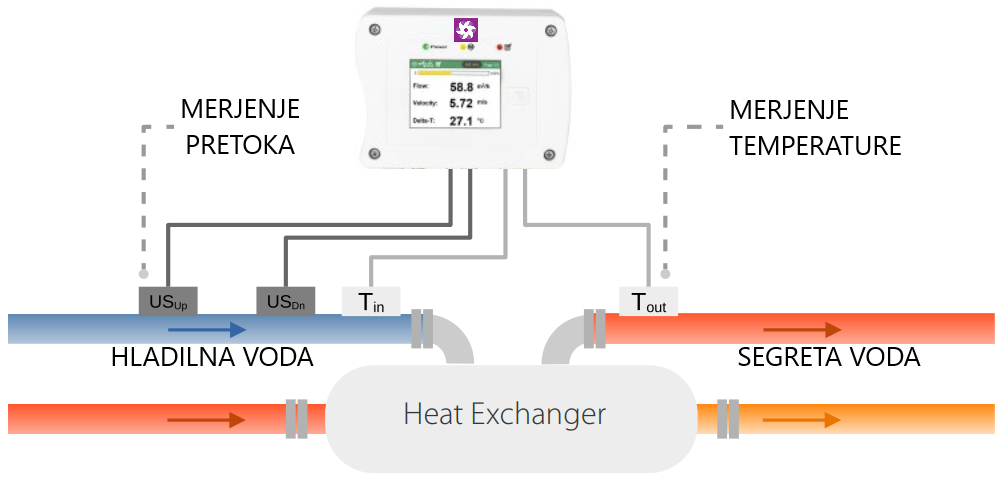

Ob hkratnem merjenju temperature medija na vhodni in izhodni strani pa dobimo kompleten vpogled v porabo energije.

Z več senzorji, povezanimi v eno točko, enostavneje analiziramo podatke sproti. Podatke se lahko izvozi tudi na računalnik za poznejšo analizo.

Tehnologija tranzitnega časa

Ultrazvočni merilniki pretoka, podjetja OMEGA AIR, d. o. o., Ljubljana, delujejo s tehnologijo tranzitnega časa. Prednosti tega načina pa so:

• Visoka natančnost: merjenje ni odvisno od prisotnosti delcev, kar zagotavlja zanesljive rezultate tudi v zelo čistih tekočinah.
• Brez kontaminacije: brez stika s tekočino, kar preprečuje kontaminacijo ali obrabo komponent.
• Prilagodljivost v več panogah: primerno za ultra čiste tekočine, rahlo napolnjene tekočine in zahtevnejše aplikacije.

Novi algoritmi za obdelavo signalov izboljšujejo občutljivost senzorjev in diagnostiko (zaznavanje zračnih mehurčkov, ocena kakovosti signala itd.). Posledično merilniki pretoka izstopajo kot vodilna rešitev, ki zagotavlja zanesljivo merjenje, prihranke pri stroških in enostavno namestitev – popolnoma ustreza različnim izzivom v različnih proizvodnih okoljih.

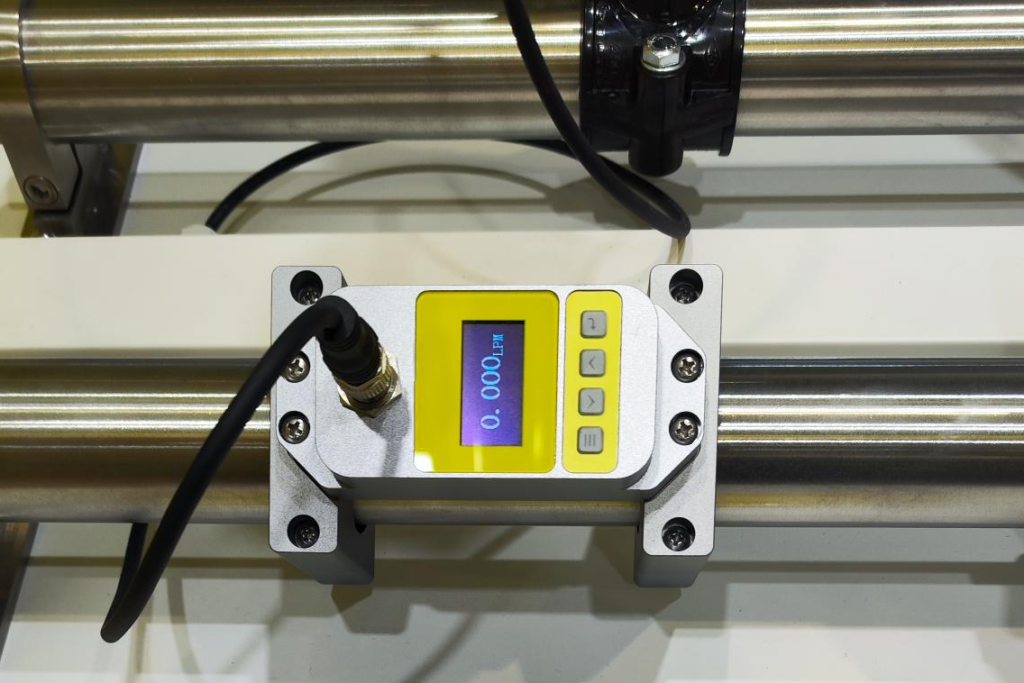

Slika 3: OMEGA AIR

Namestitev in uporaba plug-and-play

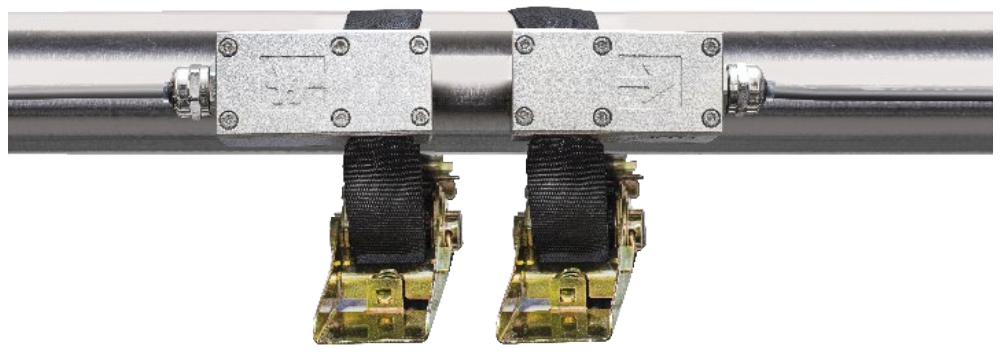

Ena od ključnih prednosti takih ultrazvočnih merilnikov pretoka je njihova enostavnost namestitve z objemkami. Za razliko od vgradnih merilnikov pretoka (vstavnih ali linijskih) se namestitev izvede na zunanji strani cevovoda:

Brez zaustavitev proizvodnje: brez rezanja, varjenja in praznjenja cevovoda.

Hiter zagon: namestitev senzorjev in konfiguracija naprave traja le nekaj minut.

Združljivost z več materiali: jeklo, PVC, HDPE … Objemke iz nerjavnega jekla na merilnikih pretoka ostanejo učinkovite z različnimi materiali cevi.

Ta preprostost v veliki meri zmanjša izpade in težke postopke, neposredno zniža industrijske stroške in zagotovi boljšo kontinuiteto storitev.

Slika 4: OMEGA AIR

Zmanjšano vzdrževanje in hitra diagnostika

Čas delovanja je ključnega pomena za optimizacijo industrijskih procesov. Z našimi ultrazvočnimi merilniki pretoka je vzdrževanje poenostavljeno:

• Brez delov, ki so v stiku s tekočino: brez korozije, usedlin ali prezgodnje obrabe.
• Hitra diagnostika: https://www.fujielectric.fr/en/technologies/portable-ultrasonic-flow-meter-fsc/ omogočajo vam preverjanje segmentov cevovodov in hitro odkrivanje puščanja ali zamašitev.
• Enostavna zamenjava: okvarjen merilnik pretoka je mogoče zamenjati, ne da bi ustavili proizvodnjo.

Ta odzivnost pomeni večjo razpoložljivost proizvodne linije in natančnejše zaznavanje anomalij.

Vsestranskost in prilagodljivost za širok spekter sektorjev

Slika 5: OMEGA AIR

Ultrazvočno merjenje pretoka med merilnikih pretoka izstopa zaradi svoje izjemne vsestranskosti. Ker merijo brez neposrednega stika s tekočino, so primerni za številne industrije, kot so:

• Kemična industrija: natančno doziranje reagentov pomaga omejiti odpadke surovin in zagotavlja kakovost izdelkov. Merilniki pretoka zagotavljajo stabilno in zanesljivo merjenje, hkrati pa preprečujejo kontaminacijo – ohranjajo čistost komponent in izpolnjujejo standarde sledljivosti.
• Obdelava vode: z neprekinjenim merjenjem pretoka surove ali obdelane vode lahko operaterji hitro prilagodijo parametre filtracije in usedanja, preprečijo prelivanje in optimizirajo porabo energije. Merjenje v realnem času olajša tudi skladnost z okoljskimi normami.
• Industrijski hladilni sistemi: pri hlajenju in klimatizaciji zgodnje zaznavanje sprememb pretoka ali temperature zagotavlja optimalno delovanje. Merjenje pomaga preprečiti drage izpade in prekomerno porabo energije.

S to prilagodljivostjo se ultrazvočni merilniki pretoka učinkovito spopadajo z izzivi v številnih industrijskih aplikacijah.

Vir: OMEGA AIR, d. o. o.
