Hidrostatička postelja stroja za ultra-precizan obradni centar za brušenje
04.09.2026
Nova mjerila na području preciznosti, dinamike i kvalitete obrađene površine
Njemačka tvrtka Hyprostatik Schönfeld, koja je specijalizirana za područje hidrostatičkih komponenata, razvila je visoko-preciznu hidrostatičku postelju stroja za novi ultra-precizni obradni centar za brušenje tvrtke Optotech. Platforma obradnog stroja predstavlja važan dio sustava i omogućava do sada nedostižnu kombinaciju dimenzijske točnosti, dinamike i kvalitete obrađene površine pri ultra-preciznom brušenju optičkih površina.
Kruta struktura stroja od granita
Podlogu stroja čini postelja od granita, koja stvara idealne uvjete za ultra-preciznu obradu, jer osigurava temperaturnu stabilnost bez unutrašnjih naprezanja. Na postelji je postavljen poprečni kliznik s hidrostatičkim vodilicama, koji obavlja kretanje u X- i Y-smjeru. Osi pokreću linearni motori s visokom preciznošću, što uklanja zračnost i omogućuje precizno visoko dinamičko pozicioniranje.
Hidrostatička Z-os s inovativnim konceptom pogona
Vertikalna hidrostatički vođena Z-os u RAM dizajnu je postavljena na prednju stranu granitne postelje. Pogoni je hidrostatički vijčani pogon s hidrostatičkim ležajevima i momentnim motorom, što omogućuje veću dinamičnost i preciznost u kompaktnijem dizajnu u usporedbi s linearnim motorima, pri čemu nije potrebno balansiranje.
Tehnologija hidrostatičkog vođenja osigurava maksimalnu preciznost
Iznimno kruta konstrukcija stroja i završna obrada svih važnih komponenata na hidrostatičkom stroju za brušenje osiguravaju ravne pomake i preciznost pozicioniranja, koja je nekoliko puta bolja u usporedbi s usporedivim sustavima s valjkastim vodilicama.

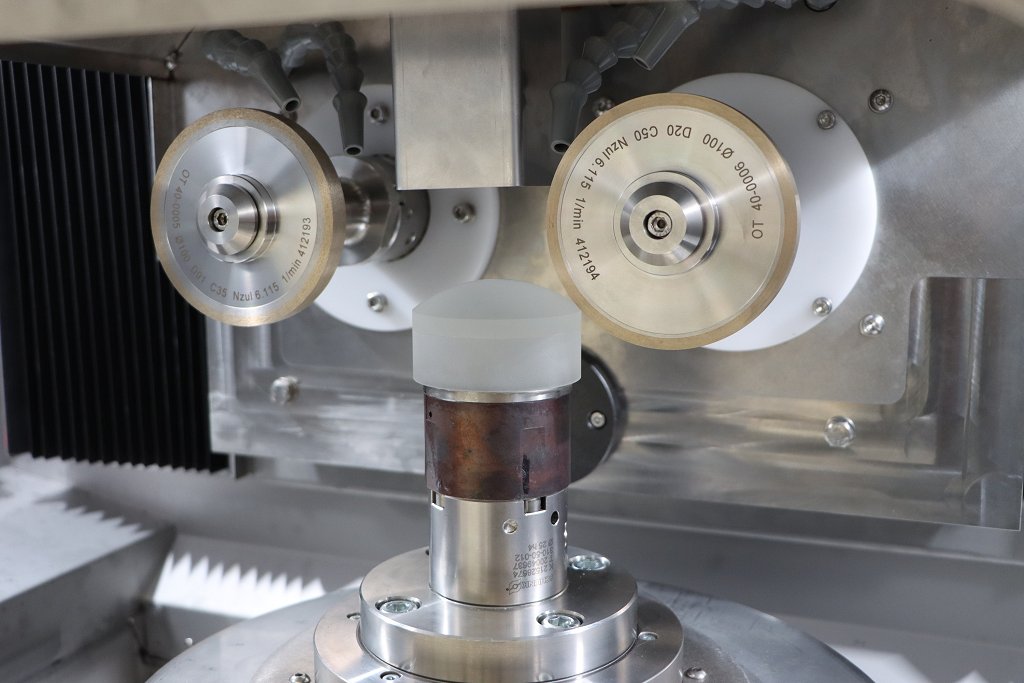

Visoka kvaliteta komponenata stroja osigurava precizno grubo i fino brušenje sferičnih i asferičnih leća.
Izvor: OptoTech/Hyprostatik
Saonice stroja plivaju na hidrostatičkim džepovima bez trenja, što omogućuje korake pomaka kraće od 0,1 µm i zračnost manju od 0,1 µm. Beskontaktno vođenje omogućuje rad osi potpuno bez trošenja i pouzdano očuvanje njihove preciznosti kroz godine.
Optimalno prigušivanje vibracija za maksimalnu kvalitetu obrađene površine
Prednost hidrostatičkog vođenja je također odlično prigušivanje vibracija, što povećava preciznost pomaka, posebice pri visoko-dinamičkoj obradi, pri čemu ima pozitivan učinak na kvalitetu obrađene površine. Pored toga, visoka ubrzanja omogućuju kratka vremena obrade i maksimalnu preciznost.
Hidrostatičko vreteno za stezanje obradaka s iznimnom kvalitetom djelovanja
Hidrostatičko vreteno za stezanje obratka je postavljeno iznad vertikalne osi. Preciznost u osnom smjeru i odstupanje u radijalnom smjeru su manji od 0,1 µm. Takva iznimna preciznost rada reflektira se na dimenzijsku preciznost i kvalitetu obrađene površine optičkih komponenata.
Hidrostatičko vreteno za stezanje alata s malim radijalnim udarom i izvrsnim prigušivanjem vibracija
Hidrostatičko vreteno za stezanje brusnog koluta s radijalnim udarom manjim od 0,1 µm i balansiranjem, koje je deset puta bolje od G0,4, omogućuje brušenje krhkih i tvrdih materijala, pri čemu dolazi do manjih oštećenja obrađene površine. Pored toga, vrijeme poliranja se također značajno skraćuje.
