Rješavanje izazova pri ispitivanju debelih ploča s pametnim rješenjima
05.03.2026
Ispitivanje debelih ploča u čeličarskoj industriji ključan je, ali kompleksan proces, osmišljen kako bi se osiguralo udovoljavanje visokim standardima kvalitete iznimno velikih čeličnih ploča koje zahtijevaju zahtjevne primjene.
Izvor: ZwickRoell
Ovaj članak sažeto prikazuje brojne izazove, zahtjeve i rješenja koji se obično povezuju s ispitivanjem debelih ploča, te obuhvaća niz ključnih tema kao što su automatizacija i važnost ispitivanja u visokotehnološkim industrijama.
Uvod u debele ploče
Debele ploče obično se proizvode od čeličnih ploča koje se zagrijavaju, valjaju i po potrebi režu kako bi se postigla željena konačna veličina. Debljina tih ploča mogu se znatno razlikovati – od 3 mm do 400 mm – a njihova proizvodnja rutinski uključuje sile do 120 mega newtona (MN).
Debele ploče su napredni, visokotehnološki poluproizvodi koji se često koriste u kritičnim primjenama kao što su brodogradnja, gradnja mostova i vjetroelektrane na moru. Njihova proizvodnja uključuje precizne procese, uključujući toplinsku obradu, kontrolirano hlađenje i specijalizirane tehnike rezanja.
Iako se izvana mogu činiti jednostavnim, teške i debele metalne ploče ključne su za suvremeni energetski, građevinski i prometni sektor, posebno tamo gdje su visoka čvrstoća i otpornost na koroziju ključni.
Česte primjene debelih ploča uključuju posude pod tlakom, vjetro-tornjeve i obrambene objekte.
Izazovi pri ispitivanju debelih ploča
Ispitivanje teških ploča predstavlja brojne posebne izazove, prvenstveno zbog veličine i težine ispitnog tijela. Teške ploče mogu težiti do 40 kg, što zahtijeva specijaliziranu opremu i primjenu posebnih ergonomskih praksi za rukovatelje.
Postupci ispitivanja moraju također uzeti u obzir različite okolišne i radne uvjete kojima su debele ploče rutinski izložene, uključujući visoke udarne sile, ekstremne temperature i korozivna okruženja.
Često pogrešno mislimo da je ispitivanje debelih ploča ograničeno na rastezne testove s visokom nosivošću. Zapravo se koristi široki raspon ispitivanja, uključujući ispitivanja udarnim batom, mjerenje tvrdoće te procjene zamora materijala i mehanike loma. Svaki od tih ispitivanja ima ključnu ulogu u vrednovanju učinkovitosti ploče u različitim uvjetima opterećenja u stvarnom svijetu.
Česte vrste ispitivanja
Najčešće se na debelim pločama izvode sljedeća ispitivanja:
Statičko rastezno ispitivanje
Statičko rastezno ispitivanje najprepoznatljivije je ispitivanje. To ispitivanje osmišljeno je za vrednovanje rastezne čvrstoće, granice tečenja, produljenja pri lomu i drugih svojstava.
Rastezna ispitivanja provode se s okruglim, ravnim ili zavarenim ispitnim tijelima, prilagođenim specifičnim zahtjevima ispitivanja. Česti izazovi kod te metode uključuju osiguravanje pravilnog ergonomskog rukovanja velikim ispitnim tijelima i prilagođavanje visokim silama.

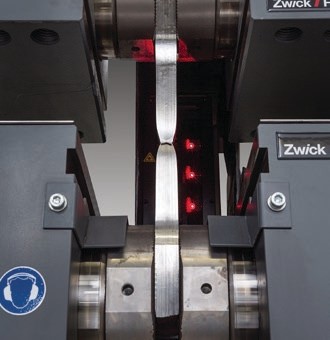

Rastezno ispitivanje do 2500 kN s optičkim mjerenjem deformacije. Izvor: ZwickRoell
Ispitivanje udarnim batom
Udarno ispitivanje batom određuje energiju loma materijala. Ta vrsta ispitivanja često se koristi za vrednovanje ponašanja materijala u krhkim ili duktilnim uvjetima.
Ispitno tijelo se udara batom s velikom brzinom, pri čemu su tipični izazovi smanjenje trošenja opreme za ispitivanje i osiguravanje preciznog pozicioniranja ispitnih tijela.

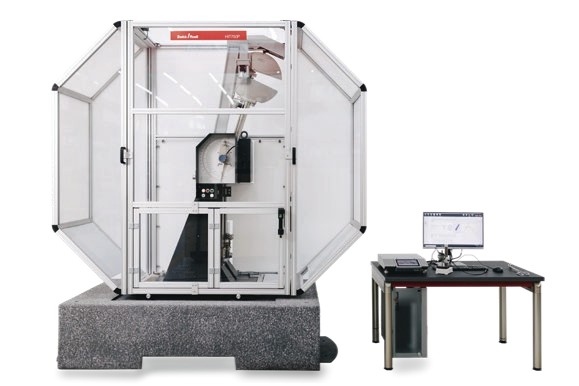

Charpy udarno ispitivanje do 750 J. Izvor: ZwickRoell
Mjerenje tvrdoće
Pri mjerenju tvrdoće za određivanje otpornosti na trošenje ili čvrstoće materijala obično se koriste Brinell-ova ili Rockwell-ova metoda. Ključni izazov povezan s tim metodama je osiguravanje dosljednih rezultata pri izvođenju tih ispitivanja na hrapavim, prljavim površinama, karakterističnim za teške ploče.

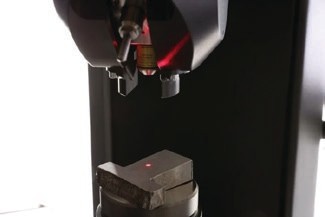

Mjerenje tvrdoće. Izvor: ZwickRoell
Umor materijala i mehanika loma
Ispitivanja umora materijala i mehanike loma ključna su za predviđanje ponašanja materijala pri cikličkom opterećenju. To je posebno važno kod vjetroelektrana i drugih konstrukcijskih primjena.
Određivanjem lomne žilavosti i ispitivanjem umora materijala pri malom ili velikom broju ciklusa može se odrediti broj ciklusa naprezanja koje materijal može izdržati prije nego što dođe do njegovog loma.
Digitalizacija i automatizacija pri ispitivanju
Automatizacija i digitalizacija sve se češće primjenjuju pri ispitivanju debelih ploča.
Automatizacija pomaže povećati propusnost, smanjiti rizik od ljudske pogreške i poboljšati sigurnost ograničavanjem potrebe za ručnim rukovanjem teškim ispitnim tijelima, dok digitalizacija podržava daljinsko upravljanje, praćenje u stvarnom vremenu i naprednu analizu podataka – čimbenike koji u konačnici dovode do više točnosti i učinkovitosti.
ZwickRoell nudi dva ključna automatizirana sustava za ispitivanje debelih ploča:
- Robotest R: tu industrijsku robotsku ruku je moguće integrirati s uređajima za ispitivanje, zbog čega je idealna za operacije koje zahtijevaju veliki kapacitet i prilagodljivost spremnika.

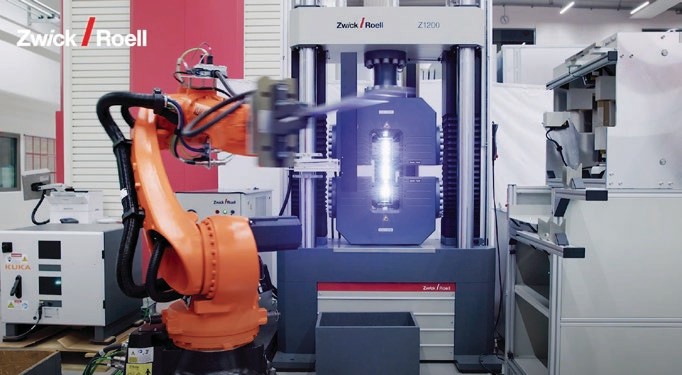

ISO 6892-1 & ASTM E 8 | Robotski sustav za ispitivanje »roboTest R« za rastezna ispitivanja debele ploče 1200 kN.
- Robotest P: taj linearni portalni sustav omogućuje lakše ručno upravljanje tijekom ispitivanja, zbog čega je posebice primjeren kod primjene više uređaja.
Rastezno ispitivanje debele ploče s robotskim sustavom za ispitivanje roboTest P.
Oba sustava nude različite prednosti, stoga je pri izboru sustava važno uzeti u obzir posebne zahtjeve ispitivanja, kao što su operativna prilagodljivost i volumen spremnika za pohranu ispitnih tijela.
Važnost ispitivanja debelih ploča
Debele ploče ključne su komponente u brojnim visokotehnološkim primjenama u građevinarstvu, zrakoplovnoj industriji i energetici. Postupci ispitivanja moraju osigurati da te ploče imaju odgovarajuća mehanička svojstva, uključujući žilavost, otpornost na lom i stabilnost u ekstremnim uvjetima.
Ispitivanje je posebno važno za primjene koje uključuju izloženost korozivnim okruženjima, kao što su vjetroelektrane na moru, ili niskim temperaturama, kao što je brodogradnja u hladnim vodama.
Unatoč središnjoj ulozi za brojne ključne primjene, sektor debelih ploča dobiva relativno manje pozornosti od, primjerice, automobilske industrije limova.
Unatoč tome, debele ploče ostaju ključne za infrastrukturne projekte i niz visokotehnoloških primjena, što naglašava potrebu za naprednim i pouzdanim metodama i tehnologijama ispitivanja.
Ključni izazovi i rješenja
S ispitivanjem debelih ploča povezano je više izazova:
Rukovanje i sigurnost
Veličina i masa debelih pločastih ispitnih tijela predstavljaju posebne izazove pri njihovom ručnom rukovanju, uključujući rizik za operatera i točnost ispitivanja. Automatizacija pomaže ublažiti te probleme poboljšanjem točnosti i smanjenjem potrebe za ručnim posredovanjem.
Kvaliteta površine
Debele ploče obično imaju hrapave površine, što može utjecati na točnost mjerenja tvrdoće. Napredni optički sustavi, kao što su ZwickRoell video ekstenziometri, mogu pomoći osigurati točna mjerenja bez opsežne pripreme površine prije analize.
Visoke sile ispitivanja
Zbog mase i veličine teških ploča, uređaji za ispitivanje moraju biti sposobni izdržati vrlo velike sile. ZwickRoell se s tim izazovom suočava ponudom elektromehaničkih uređaja s potrebnom snagom i dugoročnom troškovnom učinkovitošću.

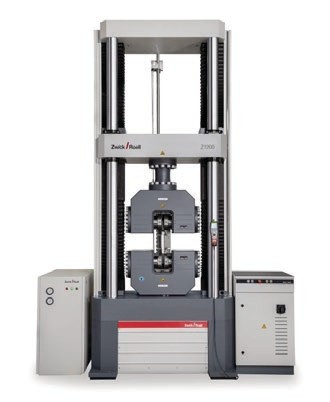

ZwickRoell nudi rješenja za elektromehaničko ispitivanje do 2500 kN. Izvor: ZwickRoell
Sažetak i predviđanja
Napredak u automatizaciji i digitalizaciji podržava kontinuirani razvoj ispitivanja debelih ploča, što dodatno poboljšava učinkovitost, točnost i sigurnost. Ta razvojna postignuća dovode do pouzdanijeg i manje radno intenzivnog ispitivanja debelih ploča, prvenstveno integracijom naprednih rješenja za upravljanje podacima i automatiziranih sustava za ispitivanje.
Debele ploče i dalje predstavljaju ključnu komponentu u visokotehnološkim primjenama u najrazličitijim granama industrije, pri čemu strogi postupci ispitivanja osiguravaju njihovo djelovanje u različitim zahtjevnim uvjetima.
Očekuje se da će ispitivanje debelih ploča i u budućnosti uključivati digitalna i automatizirana rješenja, što će omogućiti sudjelovanje na daljinu, praćenje u stvarnom vremenu i učinkovitije proizvodne procese.
Kako strogi zahtjevi za kvalitetom postaju sve češći u čitavoj industriji, napredno ispitivanje debelih ploča postat će sve važnije kako bi se osiguralo da ti ključni poluproizvodi i dalje zadovoljavaju visoke standarde koje zahtijevaju njihove ključne i raznolike primjene.
