ROTA-ML flex 2+2: niža, lakša, i sada bolja nego ikada

06.11.2025

Ručna stezna glava za tokarilicu sa 4 čeljusti ROTA-ML flex 2+2 tvrtke SCHUNK dobila je sveobuhvatan facelifting. Rezultat: niža je, lakša - i još fleksibilnija! Na AMB-u, međunarodnoj izložbi obrade metala 2024. u Stuttgartu, SCHUNK je po prvi puta izložio novu revidiranu verziju.

Uz ROTA-ML flex 2+2 s centričnom kompenzacijom, tvrtka SCHUNK od 2020. godine u svom portfelju ima ručnu steznu glavu za tokarilice koja zahtijeva malo održavanja. Omogućuje precizno i učinkovito stezanje gotovo svih geometrija obradaka – okruglih, kockastih ili slobodne geometrije – na centrima za glodanje/tokarenje. Njen patentirani koncept pogona ima posebno veliki kompenzacijski hod s 12 mm po čeljusti. S revizijom, SCHUNK značajno poboljšava ručnu steznu glavu za tokarilicu.

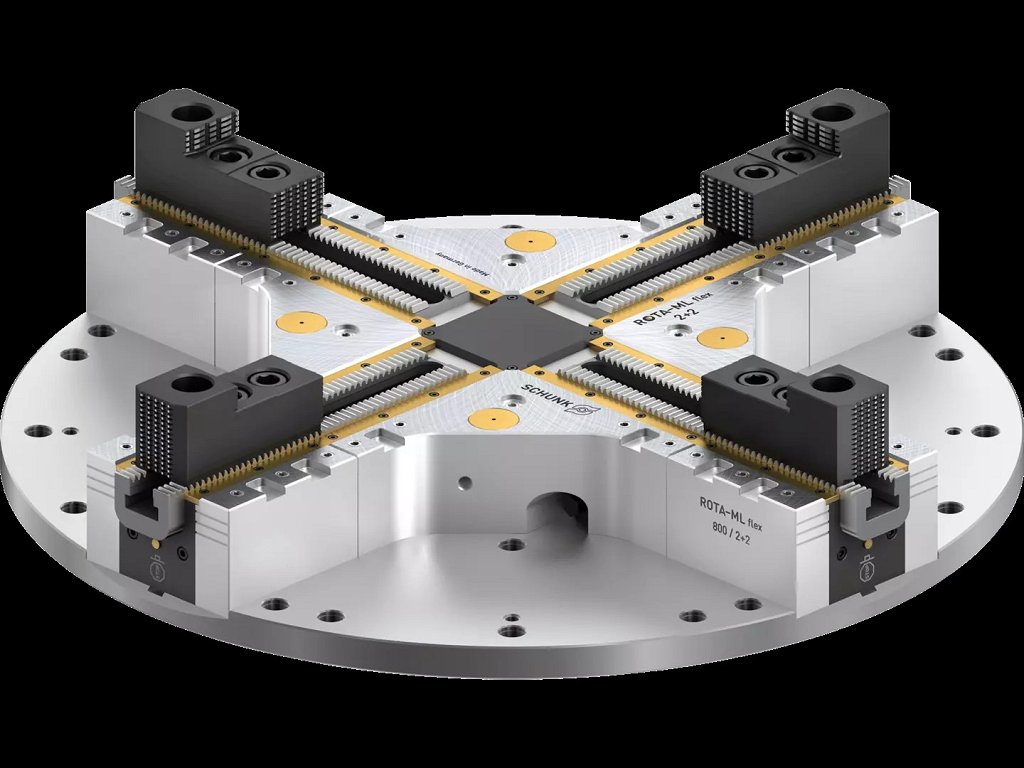

Foto: Kompenzacijska stezna glava sa 4 čeljusti ROTA-ML flex 2+2 je do 40 posto lakša od prethodne verzije, ali još snažnija.
Izvor: SCHUNK

Do 40 posto manja masa

Strukturnim podizanjem površine, počevši od veličine promjera 500 milimetara, stručnjak za držanje alata i ekspert za stezanje obradaka smanjio je visinu stezne glave do 30 posto. Time je također smanjena masa stezne glave do 40 posto. Manja masa omogućuje veće brzine rotacije stola, ali i procesno pouzdanu obradu čak i većih i težih obradaka. To povećava raznolikost primjena sa samo jednom steznom glavom kao i učinkovitost u procesima strojne obrade.

Revidirana osnovna ploča stezne glave također pruža višu fleksibilnost. Stezne glave za tokarilice mogu se brzo i jednostavno postaviti na gotovo svaki stol stroja.

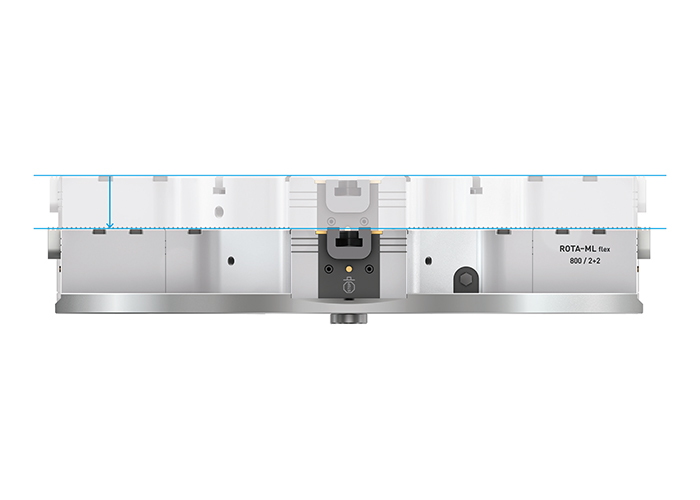

Foto: Procesno pouzdana obrada većih i težih obradaka moguća je zahvaljujući ravnom obliku ROTA-ML flex 2+2 čeljusti.
Izvor: SCHUNK

Malo održavanja zahvaljujući konceptu brtvljenja

Stezna glava za tokarilice i dalje ima posebne brtve na vodilicama. One sprječavaju ispiranje masti i smanjuju postupni gubitak sile stezanja. To osigurava precizan rad stezne glave tokarilica, čak i ako se primjenjuju male sile stezanja. Patentirani koncept brtvljenja štiti pogonsku kinematiku od prašine i odvojenih čestica, čime se povisuje pouzdanost procesa i produžuju intervali održavanja. Uz to, indikatorski pin na svakoj čeljusti signalizira optimalni raspon stezanja za sigurno stezanje obratka.

SCHUNK nudi fleksibilnu ručnu steznu glavu za tokarilice u osam veličina u rasponu od promjera od 260 do 1200 mm.

Izvor: SCHUNK
